Фланцы ГОСТ 33259-2015

Фланцы ГОСТ 33259-2015, в зависимости от типов и размеров, так же как и фланцы стальные плоские ГОСТ 12820-80 и воротниковые ГОСТ 12821-80, могут изготавливаться несколькими способами:

  1. Центробежное литье – расплавленный металл заливается в форму, а после застывания производится механическая обработка отлитой заготовки.
  2. Метод “штамповка” – отлитую заготовку куют с помощью кузнечного молота или пресса, а затем производится механическая обработка.
  3. Резка из листа металла – из листа вырезается заготовка, которую в дальнейшем обтачивают на станке, сверлят отверстия и получают готовый фланец.
  4. Изготовление фланцев из металлического круга – от круга отрезается круглая заготовка, которую в дальнейшем обтачивают на станке, сверлят отверстия и получают готовый фланец.

Цены на фланцы ГОСТ 33259-2015 предоставляются по запросу или при получении от Заказчика технической заявки, с уточненным графиком производства и способа доставки.

Фланец DIN

Типы фланцев и исполнения уплотнительных поверхностей

Фланцы ГОСТ 33259-2015 используются для присоединения различной трубопроводной арматуры, приборов, патрубков, аппаратов и т.д., и могут быть изготовлены по шести типам, каждый из которых, в свою очередь, может быть изготовлен в нескольких исполнениях.

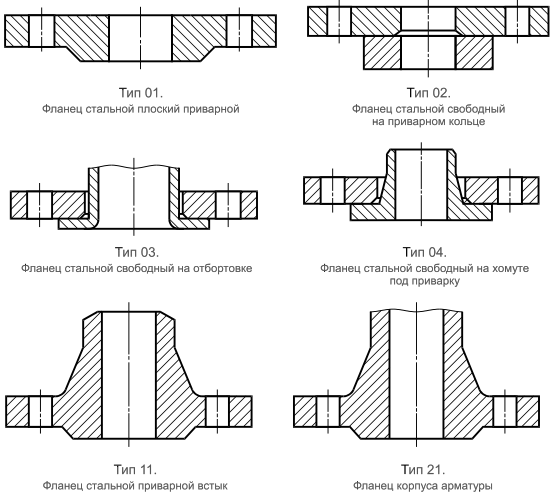

Типы фланцев и их обозначения

В зависимости от своего типа, фланцы ГОСТ 33259-2015 крепятся к трубопроводу с помощью сварки, а между собой крепятся с помощью болтов или шпилек. Выбирая тип и исполнение фланца, следует учитывать исполнение ответного фланца.

Фланцы ГОСТ 33259-2015, в зависимости от своего типа, могут выдерживать давление от 0,1 МПа до 20МПа, а диаметр данных фланцев варьируется от 10мм до 4000мм.

Такие фланцы могут быть изготовлены с различными исполнениями присоединительной поверхности.

Исполнения уплотнительных поверхностей

Примечание — Уплотнительные поверхности исполнений L и M используют под фторопластовые прокладки.

Пример условного обозначения при заказе

В технической документации тип фланцев ГОСТ 33259-2015 обозначается следующим образом:

Фланец 50-25-11-1-М-ст20-IV ГОСТ 33259-2015

  • 50 – условный проход (Ду);
  • 25 – условное давление (Ру);
  • 11 – тип 11;
  • 1 – ряд 1;
  • М – исполнение М;
  • ст20 – марка стали 20;
  • IV – по IV группе контроля;

Борисоглебским машиностроительный завод может поставлять фланцы из различных марок стали: сталь 20 и 09г2с (фланцы ГОСТ 33259-2015 стальные), сталь 12х18н10т и 10х17н13м2т (фланцы ГОСТ 33259-2015 нержавеющие) и пр.

Мы также изготовим фланцы нестандартных размеров и из других марок стали, а также по чертежам и эскизам заказчика.
