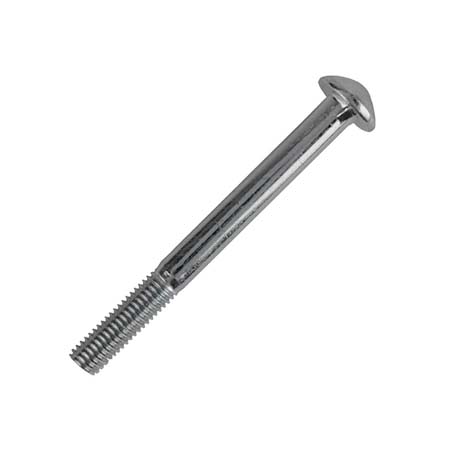

Болт DIN 607 мебельный
Болт DIN 607
Применяется с крепежом
Болт DIN 607 мебельный с полукруглой головкой и усом, неполная метрическая резьба от М8 до М16, длина от 30 до 160 мм. Класс точности С. Головка болта увеличенной полукруглой формы с небольшим усом под головкой. Подобная конструкция препятствует провороту крепежа при фиксации.
Материал: мебельный болт DIN 607 изготавливается из стального сплава с оцинковкой. Классы прочности болта согласно стандарту не ниже 5.8. Толщина слоя оцинковки — 6 мкм. Также возможно исполнение без оцинковки.
Применение: болты с полукруглой головкой и усом DIN 607 используются для соединения и крепления деталей при производстве мебели, в приборостроении и машиностроении.
Купить болт DIN 607 по оптовой цене можно на сайте или позвонив по телефону +7 (47354) 6-98-18.
DIN 607 — болт мебельный с полукруглой головкой и усом
| Диаметр | от 8 до 16 мм |
| Длина | от 30 до 160 мм |
| Материал | Сталь углеродистая |
| Покрытие | Без покрытия, цинк |
| Класс прочности | 5.8, 8.8 |
| Класс точности | С |
| Аналоги | DIN 603, ГОСТ 7801-81 |
| Производитель | ООО «БМЗ» |
| Параметры болта | Номинальный диаметр d | |||
| М8 | М10 | М12 | М16 | |
| Шаг резьбы, P | 1,25 | 1,5 | 1,75 | 2 |
| Высота резьбовой части, b | 28 | 32 | 36 | 44 |
| Диаметр нерезьбовой части болта, ds, не более | 8 | 10 | 12 | 16 |
| Высота головки, k, не более | 6,38 | 7,45 | 9,65 | 11,75 |
| Диаметр головки, dk, не более | 16,55 | 19,65 | 24,65 | 30,65 |
| Длина уса, i, не менее | 2,3 | 2,7 | 3,2 | 3,5 |
| Ширина уса, g, не более | 3 | 3,2 | 3,6 | 4,2 |

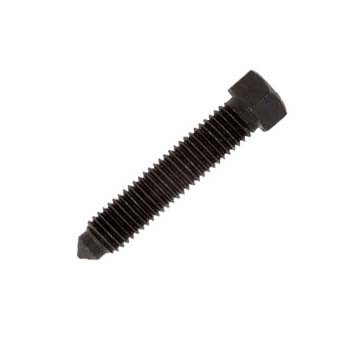

Болт DIN 564 стопорный с конусом
Болт DIN 564
Болт DIN 564 высокопрочный с шестигранной уменьшенной головкой и коническим концом. Форма A (form A) — с проточкой, форма В (form B) — со сбегом. Размер полной метрической резьбы составляет от М6 до М36, длина от 12 до 200 мм.
Материалы: высокопрочная сталь 14Н, 22Н, 08Х18Н10, нержавейка — 12Х18Н9Т (А2), 10Х17Н13М2Т (А4).
Соответствие: ГОСТ 1483-84, DIN 561.
Область использования: высокопрочный стопорный болт DIN 564 используется в машиностроении для фиксации неподвижных деталей на валах и вращающихся деталях. Благодаря болту DIN 564 создается прочное соединение, устойчивое к динамическим и вибрационным нагрузкам.
Купить болт DIN 564 можно, оформив заказ на сайте или позвонив менеджерам по телефону +7 (47354) 6-98-18.
DIN 564 — болт стопорный с коническим концом
| Диаметр резьбы | от 6 до 36 мм |
| Длина | от 12 до 200 мм |
| Материал | А2, А4, 14Н, 22Н |
| Покрытие | без покрытия, цинк |
| Класс прочности | 8.8 |
| Аналоги | DIN 561, ГОСТ 1483-84 |
| Производитель | ООО «БМЗ» |
|
Параметры |
Номинальный диаметр резьбы d |
|||||||||
|
M6 |
M8 |
M10 |
M12 |
M16 |
М20 |
М24 |
М30 |
M36 |
||
| Шаг резьбы, P | крупный |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
| мелкий |
— |
— |
— |
— |
— |
2 |
2 |
2 |
3 |
|
| Высота головки, k |
5 |
6 |
7 |
9 |
11 |
14 |
17 |
21 |
25 |
|
| a1, не более |
3 |
3,75 |
4,5 |
5,25 |
6 |
7,5 |
9 |
10,5 |
12 |
|
| r, минимум |
0,25 |
0,4 |
0,4 |
0,6 |
0,6 |
0,8 |
0,8 |
1 |
1 |
|
| z2, не менее |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
18 |
|
| z5 |
1,75 |
2,5 |
3 |
3,5 |
4,5 |
5 |
6 |
8 |
10 |
|
| dp, не более |
4 |
5,5 |
7 |
8,5 |
12 |
15 |
18 |
23 |
28 |
|
| Диаметр описанной окружности e, не менее |
8,79 |
11,05 |
14,38 |
17,77 |
19,92 |
26,75 |
33,53 |
39,98 |
51,28 |
|
| Размер под ключ, S |
8 |
10 |
13 |
16 |
18 |
24 |
30 |
36 |
46 |
|
| Длина болта, l | Мин. |
12 |
16 |
20 |
25 |
30 |
40 |
45 |
60 |
80 |
| Макс. |
30 |
40 |
50 |
70 |
90 |
100 |
120 |
160 |
200 |
|

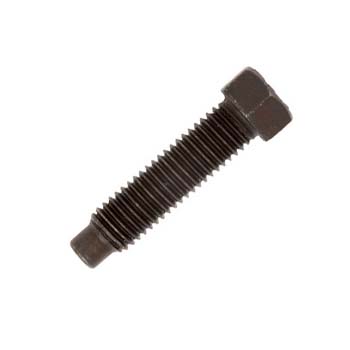

Болт DIN 561 с уменьшенной головкой и цапфой
Болт DIN 561
Болт DIN 561 установочный (винт), c небольшой головкой и цапфой, тип A — с проточкой, тип В — со сбегом. Абсолютная метрическая резьба имеет размеры М6-М56. С торцевой стороны на головке присутствует фаска.
Материал: сталь 14Н, 22Н, А2 (аналоги 08Х18Н10, 12Х18Н9Т), А4 (аналог 10Х17Н13М2Т).
Соответствие: DIN 564, ГОСТ 1481-84, 1483-84.
Применение: болты din 561 применяется в машиностроении, строительстве, энергетическом секторе промышленности, в горно-добывающих производствах.
Купить болт DIN 561 можно, оформив заказ на сайте или позвонив менеджерам по телефону +7 (47354) 6-98-18.
Болт с шестигранной уменьшенной головкой и цапфой DIN 561
| Диаметр резьбы | от 6 до 56 мм |
| Длина | от 12 до 300 мм |
| Материал | А2-А4, углеродистая сталь |
| Покрытие | без покрытия, цинк |
| Класс прочности | 8.8 |
| Аналоги | DIN 564, ГОСТ 1481-84, ГОСТ 1483-84 |
| Производитель | ООО «БМЗ» |
| d | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | |
| P | крупный | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 |
| мелкий | — | — | — | — | — | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |
| k | 5 | 6 | 7 | 9 | 11 | 14 | 17 | 21 | 25 | 30 | 34 | 40 | |
| a1 | 3 | 3,75 | 4,5 | 5,25 | 6 | 7,5 | 9 | 10,5 | 12 | 13,5 | 15 | 16,5 | |
| r | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,8 | 0,8 | 1 | 1 | 1,2 | 1,6 | 2 | |
| z2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 21 | 24 | 28 | |
| dp | 4 | 5,5 | 7 | 8,5 | 12 | 15 | 18 | 23 | 28 | 32 | 38 | 45 | |
| e | 8,79 | 11,05 | 14,38 | 17,77 | 19,92 | 26,75 | 33,53 | 39,98 | 51,28 | 61,31 | 72,61 | 83,91 | |
| s | 8 | 10 | 13 | 16 | 18 | 24 | 30 | 36 | 46 | 55 | 65 | 75 | |
| l форма А | мин. | 10 | 12 | 16 | 25 | 30 | 40 | 45 | 60 | 60 | 80 | 90 | 100 |
| макс. | 40 | 50 | 80 | 120 | 200 | 200 | 200 | 200 | 200 | 260 | 300 | 300 | |
| l форма B | мин. | 10 | 16 | 16 | 20 | 30 | 40 | 45 | 60 | 80 | 80 | 90 | 100 |
| макс. | 70 | 100 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 260 | 300 | 300 | |

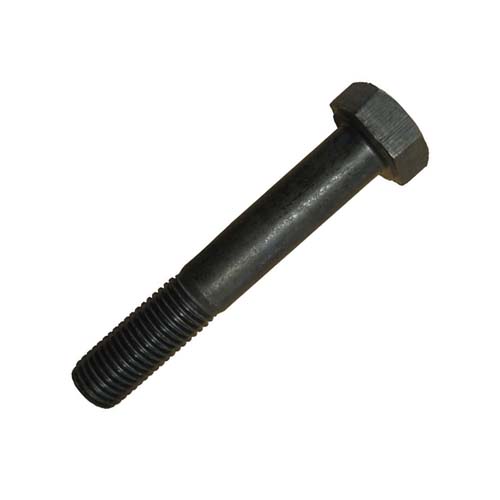

Болт ГОСТ Р 52644-2006 высокопрочный
Болт ГОСТ Р 52644-2006
Болт ГОСТ Р 52644-2006 высокопрочный с шестигранной головкой с увеличенным размером под ключ, класс точности С. Размер метрической резьбы от М16 до М48, длина болта от 40 до 300 мм.
Классы прочности: 6.8; 8.8; 10.9; 12.9.
Покрытие: электролитическое (гальваническое) оцинкование, термодиффузионное оцинкование.
Материал: сталь высокопрочная 40Х, 30Х3МФ, 30Х2НМФА, 20Х2НМТРБ.
Применение: болты высокопрочные ГОСТ Р 52644-2006 предназначены для использования в металлических конструкциях, применяемых в строительстве и машиностроении и эксплуатируемые в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом категории размещения 1 по ГОСТ 15150.
Купить болт ГОСТ Р 52644-2006 можно, оформив заказ на сайте или позвонив менеджерам по телефону +7 (47354) 6-98-18.
Высокопрочный болт ГОСТ Р 52644-2006
| Диаметр резьбы | от 16 до 48 мм |
| Длина | от 40 до 300 мм |
| Материал | ст.40Х, 30Х3МФ, 30Х2НМФА, 20Х2НМТРБ |
| Покрытие | без покрытия, Zn (цинк) |
| Класс прочности | 8.8; 10.9; 12.9 |
| Аналоги | ISO 7411, DIN 6914 |
| Производитель | ООО «БМЗ» |
Примеры условного исполнения
Болт M24 ´ 100 10.9 ХЛ ГОСТ Р 52644—2006:
Болт с шестигранной головкой с увеличенным размером под ключ с диаметром резьбы d = 24 мм, длиной l = 100 мм, конструктивного исполнения тела болта 1, конструктивного исполнения головки 1, класса прочности 10.9, климатического исполнения ХЛ.
Механические свойства болтов и марки стали
| Класс прочности | Марки стали | Наружный диаметр резьбы d, мм | Механические свойства | |||
| Временное сопротивление δв, H/мм2 | Твердость по Бринеллю, HB | |||||
| не менее | не более | не менее | не более | |||
| 6,8 | 40Х | 42 | 650 | 850 | 181 | 363 |
| 48 | 600 | 800 | ||||
| 8,8 | 40Х | 36 | 800 | 950 | 242 | |
| 9,8 | 40Х | 30 | 900 | 1150 | 285 | |
| 30Х3МФ | 42 | 900 | 1200 | 300 | ||
| 30Х3МФ | 48 | 900 | 1200 | 268 | ||
| 10,9 | 40Х | 16—27 | 1078 | 1274 | 331 | 388 |
| 30Х3МФ | 36 | 1000 | 1200 | 300 | 363 | |
| 30Х3МФ 30Х2НМФА | 36—48 | 1078 | 1275 | 331 | 388 | |
| 12,9 | 20Х2НМТРБ | 16—30 | 1274 | 1519 | 360 | 415 |
Размеры болтов ГОСТ Р 52644-2006, мм
| Параметры |
Номинальный диаметр резьбы d |
|||||||
|
M16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
||
| Шаг резьбы, P |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
|
| Диаметр стержня, ds |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
|
| Высота головки, K |
12 |
13 |
14 |
15 |
17 |
19 |
19 |
|
| Диаметр описанной окружности e, не менее |
29,9 |
33,3 |
35 |
39,6 |
45,2 |
50,9 |
50,9 |
|
| Размер под ключ, S |
27 |
30 |
34 |
36 |
41 |
46 |
50 |
|
| Радиус под головкой, r |
1,2 |
1,2 |
1,6 |
1,6 |
1,6 |
1,6 |
2 |
|
| Длина резьбовой части, b | L <=150 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
| L > 150 |
44 |
48 |
52 |
56 |
60 |
66 |
72 |
|
Болт DIN 188
Болт DIN 188
Болт DIN 186 обладает прямоугольной Т-образной головкой и носиком, форма А, неполная метрическая резьба. Болты выпускаются длиной от 30 до 200 мм. Данный болт специализирован для применения в подвергнутых обработке станочных пазах.
Класс прочности: 3.6; 4,6.
Соответствие: ГОСТ 13152-67, DIN 186.
Материал: углеродистая или нержавеющая стали А2 и А4, а также латунь.
Использование: болт DIN 188 применяется для надежного соединения приборов и аппаратов производственного оборудования, станков. Также распространяется на неограниченный диапазон промышленных областей, машиностроения и аграрного хозяйства.
Купить болт DIN 188 можно, оформив заказ на сайте или позвонив менеджерам по телефону +7 (47354) 6-98-18.
Болт DIN 188 с Т-образной головкой
| Диаметр резьбы | от 8 до 80 мм |
| Высота резьбы | от 22 до 172 мм |
| Высота болта | от 30 до 400 мм |
| Шаг резьбы | 1,5 — 6 мм |
| Материал | А2-А4, углеродистая сталь |
| Покрытие | без покрытия, Zn (цинк) |
| Класс прочности | 3.6; 4.6 |
| Аналоги | DIN 186, DIN 261, ГОСТ 13152-67 |
| Производитель | ООО «БМЗ» |
Размеры болтов DIN 188, мм
| Параметры болта | Номинальный диаметр d | |||||||||||||
| М8 | М10 | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 | М56 | М64 | М72х6 | М80х6 | |
| Шаг резьбы, P | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | — | — |
| Высота резьбовой части, b, не менее | 22 | 26 | 30 | 38 | 46 | 54 | 66 | 78 | 96 | 108 | 124 | 130 | 156 | 172 |
| Высота головки, k | 5,5 | 7 | 8 | 10,5 | 13 | 15 | 19 | 23 | 26 | 30 | 35 | 40 | 45 | 50 |
| Диаметр окружности, вписанной в головку болта n | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 | 56 | 64 | 72 | 80 |
| Ширина головки, m | 18 | 21 | 26 | 30 | 36 | 43 | 54 | 66 | 80 | 88 | 102 | 115 | 128 | 140 |
| Высота болта, l, миним. | 30 | 30 | 40 | 50 | 60 | 70 | 90 | 120 | 140 | 150 | 180 | 200 | 200 | 200 |
| Высота болта, l, макс. | 80 | 100 | 120 | 160 | 200 | 200 | 200 | 240 | 260 | 280 | 300 | 340 | 360 | 400 |
Болт DIN 186
Болт DIN 186
Болт DIN 186 имеет Т-образную форму головки. Головка болта прямоугольной формы со скошенными углами и квадратным подголовником в ширину головки. Стержень болта с полной или неполной резьбой. Болты выпускаются длиной от 30 до 200 мм. Изготавливаем пять видов метрической резьбы: 8, 10, 12, 16 и 20 мм.
Класс прочности: 4.8; 5.8; 8.8; 10.9; 12.9.
Соответствие: болт ГОСТ 13152-67, болт DIN 188.
В монтаже механического соединения с нержавеющим болтом DIN 186 А2 или А4 используются только гайки, не подверженные ржавчине и демпферы нужного диаметра.
Материал: углеродистая или нержавеющая стали А2 и А4, а также латунь. Сталь с аустенитным покрытием используется как антикоррозийное средство защиты.
Использование: болт DIN 186 используется в тяжелом машиностроении для сборки станков и агрегатов.
Купить болт DIN 186 можно, оформив заказ на сайте или позвонив менеджерам по телефону +7 (47354) 6-98-18.
Болт пазовый DIN 186
| Диаметр резьбы | от 8 до 24 мм |
| Длина | от 30 до 400 мм |
| Материал | нержавейка А2-А4, углеродистая сталь |
| Покрытие | гальваническое или термодиффузионное оцинкование |
| Класс прочности | 4.8; 5.8; 8.8; 10.9; 12.9 |
| Аналоги | DIN 188, ГОСТ 13152-67 |
| Производитель | ООО «БМЗ» |
Размеры DIN 186, мм
| Параметры болта | Номинальный диаметр d | ||||||||||
| М6 | М8 | М10 | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 | |
| Шаг резьбы, P | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| Высота резьбовой части, b, не менее | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 66 | 78 | 96 | 108 |
| Высота головки, k | 4,5 | 5,5 | 7 | 8 | 10,5 | 13 | 15 | 19 | 23 | 26 | 30 |
| Диаметр окружности, вписанной в головку болта n | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 |
| Ширина головки, m | 16 | 18 | 21 | 26 | 30 | 36 | 43 | 54 | 66 | 80 | 88 |
| Высота болта, l, миним. | 30 | 30 | 30 | 40 | 50 | 60 | 70 | 90 | 120 | 140 | 150 |
| Высота болта, l, макс. | 60 | 80 | 100 | 120 | 160 | 200 | 200 | 200 | 200 | 200 | 200 |
Болт ГОСТ 13152-67
Болт ГОСТ 13152-67
Болт ГОСТ 13152-67 к пазам станочным обработанным обладает Т-образной головкой, квадратным подголовником и метрической резьбой. Механические свойства болтов должны соответствовать классу прочности 8.8. Допускается изготовлять болты, соответствующими классам прочности 5.6 или 6.6.
Поле допуска резьбы — 6g по ГОСТ 16093-81.
Покрытие: химическое оксидирование с промасливанием.
Материал: не ниже стали марки 35 по ГОСТ 1050-88.
Аналоги: DIN 186, DIN 188.
Применение: применяется для соединения деталей и агрегатов в производственных станках и приборах, а также в промышленных, машиностроительных и строительных областях.
Купить болт ГОСТ 13152-67 можно, оформив заказ на сайте или позвонив менеджерам по телефону +7 (47354) 6-98-18.
Болты к пазам станочным обработанным ГОСТ 13152-67
| Диаметр резьбы | от 8 до 48 мм |
| Длина | от 25 до 400 мм |
| Материал | не ниже ст.35 |
| Покрытие | химическое оксидирование |
| Класс прочности | 8.8 |
| Аналоги | DIN 186, DIN 188 |
| Производитель | ООО «БМЗ» |
Размеры и вес болтов по ГОСТ 13152-67
| Обозначение болтов | Исполнение | Ширина станочного паза | h12 | Масса, кг, не более | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 7002-2461 | 1 | 10 | М8 | 25 | 8 | 14 | — | 6 | 20 | 1,0 | 0,017 |
| 7002-2462 | 2 | 20 | 0,020 | ||||||||
| 7002-2463 | 1 | 30 | — | 0,019 | |||||||
| 7002-2464 | 2 | 20 | 0,022 | ||||||||
| 7002-2465 | 1 | 35 | — | 0,021 | |||||||
| 7002-2466 | 2 | 20 | 0,024 | ||||||||
| 7002-2467 | 1 | 40 | — | 0,023 | |||||||
| 7002-2468 | 2 | 20 | 0,026 | ||||||||
| 7002-2469 | 1 | 45 | — | 0,025 | |||||||
| 7002-2470 | 2 | 20 | 0,028 | ||||||||
| 7002-2471 | 1 | 50 | — | 0,027 | |||||||
| 7002-2472 | 2 | 20 | 0,030 | ||||||||
| 7002-2473 | 1 | 55 | — | 25 | 0,029 | ||||||
| 7002-2474 | 2 | 20 | 0,031 | ||||||||
| 7002-2475 | 1 | 60 | — | 0,031 | |||||||
| 7002-2476 | 2 | 20 | 0,033 | ||||||||
| 7002-2477 | 1 | 65 | — | 0,033 | |||||||
| 7002-2478 | 2 | 20 | 0,035 | ||||||||
| 7002-2479 | 1 | 70 | — | 0,035 | |||||||
| 7002-2480 | 2 | 20 | 0,037 | ||||||||
| 7002-2481 | 1 | 75 | — | 0,037 | |||||||
| 7002-2482 | 2 | 20 | 0,039 | ||||||||
| 7002-2483 | 1 | 80 | — | 0,039 | |||||||
| 7002-2484 | 2 | 20 | 0,041 | ||||||||
| 7002-2485 | 1 | 12 | М10 | 30 | 10 | 18 | — | 7 | 0,034 | ||
| 7002-2486 | 2 | 25 | 0,036 | ||||||||
| 7002-2487 | 1 | 35 | — | 0,037 | |||||||
| 7002-2488 | 2 | 25 | 0,039 | ||||||||
| 7002-2489 | 1 | 40 | — | 0,040 | |||||||
| 7002-2490 | 2 | 25 | 0,042 | ||||||||
| 7002-2491 | 1 | 45 | — | 0,043 | |||||||
| 7002-2492 | 2 | 25 | 0,045 | ||||||||
| 7002-2493 | 1 | 50 | — | 0,046 | |||||||
| 7002-2494 | 2 | 25 | 0,048 | ||||||||
| 7002-2495 | 1 | 55 | — | 30 | 0,048 | ||||||
| 7002-2496 | 2 | 25 | 0,051 | ||||||||
| 7002-2497 | 1 | 60 | — | 0,051 | |||||||
| 7002-2498 | 2 | 25 | 0,054 | ||||||||
| 7002-2499 | 1 | 65 | — | 0,054 | |||||||
| 7002-2500 | 2 | 25 | 0,057 | ||||||||
| 7002-2501 | 1 | 70 | — | 0,057 | |||||||
| 7002-2502 | 2 | 25 | 0,060 | ||||||||
| 7002-2503 | 1 | 75 | — | 0,060 | |||||||
| 7002-2504 | 2 | 25 | 0,063 | ||||||||
| 7002-2505 | 1 | 80 | — | 0,063 | |||||||
| 7002-2506 | 2 | 25 | 0,066 | ||||||||
| 7002-2507 | 1 | 90 | — | 0,070 | |||||||
| 7002-2508 | 2 | 25 | 0,072 | ||||||||
| 7002-2509 | 1 | 100 | — | 0,076 | |||||||
| 7002-2510 | 2 | 25 | 0,079 | ||||||||
| 7002-2511 | 1 | 110 | — | 0,082 | |||||||
| 7002-2512 | 2 | 25 | 0,085 | ||||||||
| 7002-2513 | 1 | 120 | — | 0,088 | |||||||
| 7002-2514 | 2 | 25 | 0,091 | ||||||||
| 7002-2515 | 1 | 14 | М12 | 40 | 12 | 22 | — | 8 | 25 | 0,062 | |
| 7002-2516 | 2 | 28 | 0,065 | ||||||||
| 7002-2517 | 1 | 45 | — | 0,066 | |||||||
| 7002-2518 | 2 | 28 | 0,069 | ||||||||
| 7002-2519 | 1 | 50 | — | 0,070 | |||||||
| 7002-2520 | 2 | 28 | 0,074 | ||||||||
| 7002-2521 | 1 | 55 | — | 30 | 0,073 | ||||||
| 7002-2522 | 2 | 28 | 0,077 | ||||||||
| 7002-2523 | 1 | 60 | — | 0,076 | |||||||
| 7002-2524 | 2 | 28 | 0,082 | ||||||||
| 7002-2525 | 1 | 65 | — | 0,082 | |||||||
| 7002-2526 | 2 | 28 | 0,086 | ||||||||
| 7002-2527 | 1 | 70 | — | 0,086 | |||||||
| 7002-2528 | 2 | 28 | 0,091 | ||||||||
| 7002-2529 | 1 | 75 | — | 0,091 | |||||||
| 7002-2530 | 2 | 28 | 0,095 | ||||||||
| 7002-2531 | 1 | 80 | — | 0,095 | |||||||
| 7002-2532 | 2 | 28 | 0,100 | ||||||||
| 7002-2533 | 1 | 90 | — | 40 | 0,103 | ||||||
| 7002-2534 | 2 | 28 | 0,107 | ||||||||
| 7002-2535 | 1 | 100 | — | 0,112 | |||||||
| 7002-2536 | 2 | 28 | 0,116 | ||||||||
| 7002-2537 | 1 | 110 | — | 0,121 | |||||||
| 7002-2538 | 2 | 28 | 0,125 | ||||||||
| 7002-2539 | 1 | 120 | — | 0,130 | |||||||
| 7002-2540 | 2 | 28 | 0,134 | ||||||||
| 7002-2541 | 1 | 130 | — | 0,138 | |||||||
| 7002-2542 | 2 | 28 | 0,142 | ||||||||
| 7002-2543 | 1 | 140 | — | 0,147 | |||||||
| 7002-2544 | 2 | 28 | 0,151 | ||||||||
| 7002-2545 | 1 | 150 | — | 0,156 | |||||||
| 7002-2546 | 2 | 28 | 0,160 | ||||||||
| 7002-2547 | 1 | 18 | М16 | 50 | 16 | 28 | — | 10 | 35 | 0,132 | |
| 7002-2548 | 2 | 36 | 0,140 | ||||||||
| 7002-2549 | 1 | 55 | — | 0,140 | |||||||
| 7002-2550 | 2 | 36 | 0,148 | ||||||||
| 7002-2551 | 1 | 60 | — | 0,0148 | |||||||
| 7002-2552 | 2 | 36 | 0,156 | ||||||||
| 7002-2553 | 1 | 65 | — | 0,156 | |||||||
| 7002-2554 | 2 | 36 | 0,164 | ||||||||
| 7002-2555 | 1 | 70 | — | 0,0164 | |||||||
| 7002-2556 | 2 | 36 | 0,171 | ||||||||
| 7002-2557 | 1 | 75 | — | 0,172 | |||||||
| 7002-2558 | 2 | 36 | 0,179 | ||||||||
| 7002-2559 | 1 | 80 | — | 0,180 | |||||||
| 7002-2560 | 2 | 36 | 0,187 | ||||||||
| 7002-2561 | 1 | 90 | — | 50 | 0,193 | ||||||
| 7002-2562 | 2 | 36 | 0,200 | ||||||||
| 7002-2563 | 1 | 100 | — | 0,209 | |||||||
| 7002-2564 | 2 | 36 | 0,216 | ||||||||
| 7002-2565 | 1 | 110 | — | 0,225 | |||||||
| 7002-2566 | 2 | 36 | 0,232 | ||||||||
| 7002-2567 | 1 | 120 | — | 0,240 | |||||||
| 7002-2568 | 2 | 36 | 0,247 | ||||||||
| 7002-2569 | 1 | 130 | — | 0,256 | |||||||
| 7002-2570 | 2 | 36 | 0,263 | ||||||||
| 7002-2571 | 1 | 140 | — | 0,272 | |||||||
| 7002-2572 | 2 | 36 | 0,279 | ||||||||
| 7002-2573 | 1 | 150 | — | 0,288 | |||||||
| 7002-2574 | 2 | 36 | 0,295 | ||||||||
| 7002-2575 | 1 | 160 | — | 0,303 | |||||||
| 7002-2576 | 2 | 36 | 0,310 | ||||||||
| 7002-2577 | 1 | 180 | — | 0,335 | |||||||
| 7002-2578 | 2 | 36 | 0,342 | ||||||||
| 7002-2579 | 1 | 200 | — | 0,367 | |||||||
| 7002-2580 | 2 | 36 | 0,374 | ||||||||
| 7002-2581 | 1 | 22 | М20 | 60 | 20 | 34 | — | 14 | 40 | 0,254 | |
| 7002-2582 | 2 | 42 | 0,264 | ||||||||
| 7002-2583 | 1 | 65 | — | 0,266 | |||||||
| 7002-2584 | 2 | 42 | 0,276 | ||||||||
| 7002-2585 | 1 | 70 | — | 0,278 | |||||||
| 7002-2586 | 2 | 42 | 0,288 | ||||||||
| 7002-2587 | 1 | 75 | — | 0,291 | |||||||
| 7002-2588 | 2 | 42 | 0,301 | ||||||||
| 7002-2589 | 1 | 80 | — | 0,303 | |||||||
| 7002-2590 | 2 | 42 | 0,313 | ||||||||
| 7002-2591 | 1 | 90 | — | 50 | 0,324 | ||||||
| 7002-2592 | 2 | 42 | 0,333 | ||||||||
| 7002-2593 | 1 | 100 | — | 0,349 | |||||||
| 7002-2594 | 2 | 42 | 0,358 | ||||||||
| 7002-2595 | 1 | 110 | — | 0,373 | |||||||
| 7002-2596 | 2 | 42 | 0,384 | ||||||||
| 7002-2597 | 1 | 120 | — | 0,398 | |||||||
| 7002-2598 | 2 | 42 | 0,407 | ||||||||
| 7002-2599 | 1 | 130 | — | 0,423 | |||||||
| 7002-2600 | 2 | 42 | 0,432 | ||||||||
| 7002-2601 | 1 | 140 | — | 0,447 | |||||||
| 7002-2602 | 2 | 42 | 0,456 | ||||||||
| 7002-2603 | 1 | 150 | — | 0,472 | |||||||
| 7002-2604 | 2 | 42 | 0,481 | ||||||||
| 7002-2605 | 1 | 160 | — | 0,497 | |||||||
| 7002-2606 | 2 | 42 | 0,506 | ||||||||
| 7002-2607 | 1 | 180 | — | 60 | 0,540 | ||||||
| 7002-2608 | 2 | 42 | 0,550 | ||||||||
| 7002-2609 | 1 | 200 | — | 0,589 | |||||||
| 7002-2610 | 2 | 42 | 0,600 | ||||||||
| 7002-2611 | 1 | 28 | М24 | 70 | 24 | 44 | — | 18 | 50 | 1,6 | 0,489 |
| 7002-2612 | 2 | 55 | 0,516 | ||||||||
| 7002-2613 | 1 | 75 | — | 0,506 | |||||||
| 7002-2614 | 2 | 55 | 0,534 | ||||||||
| 7002-2615 | 1 | 80 | — | 0,524 | |||||||
| 7002-2616 | 2 | 55 | 0,551 | ||||||||
| 7002-2617 | 1 | 90 | — | 60 | 0,554 | ||||||
| 7002-2618 | 2 | 55 | 0,581 | ||||||||
| 7002-2619 | 1 | 100 | — | 0,589 | |||||||
| 7002-2620 | 2 | 55 | 0,617 | ||||||||
| 7002-2621 | 1 | 110 | — | 0,625 | |||||||
| 7002-2622 | 2 | 55 | 0,653 | ||||||||
| 7002-2623 | 1 | 120 | — | 0,660 | |||||||
| 7002-2624 | 2 | 55 | 0,688 | ||||||||
| 7002-2625 | 1 | 130 | — | 0,696 | |||||||
| 7002-2626 | 2 | 55 | 0,724 | ||||||||
| 7002-2627 | 1 | 140 | — | 0,731 | |||||||
| 7002-2628 | 2 | 55 | 0,759 | ||||||||
| 7002-2629 | 1 | 150 | — | 0,767 | |||||||
| 7002-2630 | 2 | 55 | 0,794 | ||||||||
| 7002-2631 | 1 | 160 | — | 0,802 | |||||||
| 7002-2632 | 2 | 55 | 0,830 | ||||||||
| 7002-2633 | 1 | 180 | — | 80 | 0,862 | ||||||
| 7002-2634 | 2 | 55 | 0,890 | ||||||||
| 7002-2635 | 1 | 200 | — | 0,933 | |||||||
| 7002-2636 | 2 | 55 | 0,960 | ||||||||
| 7002-2637 | 1 | 36 | М30 | 100 | 30 | 54 | — | 22 | 70 | 2,5 | 1,000 |
| 7002-2638 | 2 | 65 | 1,031 | ||||||||
| 7002-2639 | 1 | 110 | — | 1,055 | |||||||
| 7002-2640 | 2 | 65 | 1,086 | ||||||||
| 7002-2641 | 1 | 120 | — | 1,111 | |||||||
| 7002-2642 | 2 | 65 | 1,142 | ||||||||
| 7002-2643 | 1 | 130 | — | 1,166 | |||||||
| 7002-2644 | 2 | 65 | 1,197 | ||||||||
| 7002-2645 | 1 | 140 | — | 1,229 | |||||||
| 7002-2646 | 2 | 65 | 1,253 | ||||||||
| 7002-2647 | 1 | 150 | — | 1,277 | |||||||
| 7002-2648 | 2 | 65 | 1,308 | ||||||||
| 7002-2649 | 1 | 160 | — | 1,333 | |||||||
| 7002-2650 | 2 | 65 | 1,364 | ||||||||
| 7002-2651 | 1 | 180 | — | 80 | 1,437 | ||||||
| 7002-2652 | 2 | 65 | 1,468 | ||||||||
| 7002-2653 | 1 | 200 | — | 1,548 | |||||||
| 7002-2654 | 2 | 65 | 1,579 | ||||||||
| 7002-2655 | 1 | 220 | — | 1,659 | |||||||
| 7002-2656 | 2 | 65 | 1,690 | ||||||||
| 7002-2657 | 1 | 250 | — | 1,825 | |||||||
| 7002-2658 | 2 | 65 | 1,856 | ||||||||
| 7002-2659 | 1 | 280 | — | 1,992 | |||||||
| 7002-2660 | 2 | 65 | 2,023 | ||||||||
| 7002-2661 | 1 | 42 | М36 | 120 | 36 | 65 | — | 26 | 1,706 | ||
| 7002-2662 | 2 | 80 | 1,776 | ||||||||
| 7002-2663 | 1 | 130 | — | 1,786 | |||||||
| 7002-2664 | 2 | 80 | 1,856 | ||||||||
| 7002-2665 | 1 | 140 | — | 1,866 | |||||||
| 7002-2666 | 2 | 80 | 1,936 | ||||||||
| 7002-2667 | 1 | 150 | — | 1,946 | |||||||
| 7002-2668 | 2 | 80 | 2,016 | ||||||||
| 7002-2669 | 1 | 160 | — | 2,025 | |||||||
| 7002-2670 | 2 | 80 | 2,095 | ||||||||
| 7002-2671 | 1 | 180 | — | 100 | 2,159 | ||||||
| 7002-2672 | 2 | 80 | 2,230 | ||||||||
| 7002-2673 | 1 | 200 | — | 2,319 | |||||||
| 7002-2674 | 2 | 80 | 2,390 | ||||||||
| 7002-2675 | 1 | 220 | — | 2,479 | |||||||
| 7002-2676 | 2 | 80 | 2,550 | ||||||||
| 7002-2677 | 1 | 250 | — | 2,719 | |||||||
| 7002-2678 | 2 | 80 | 2,790 | ||||||||
| 7002-2679 | 1 | 280 | — | 2,958 | |||||||
| 7002-2680 | 2 | 80 | 3,029 | ||||||||
| 7002-2681 | 1 | 320 | — | 3,278 | |||||||
| 7002-2682 | 2 | 80 | 3,349 | ||||||||
| 7002-2683 | 1 | 360 | — | 3,597 | |||||||
| 7002-2684 | 2 | 80 | 3,668 | ||||||||
| 7002-2685 | 1 | 48 | М42 | 150 | 42 | 75 | — | 30 | 80 | 2,812 | |
| 7002-2686 | 2 | 95 | 2,960 | ||||||||
| 7002-2687 | 1 | 160 | — | 2,919 | |||||||
| 7002-2688 | 2 | 95 | 3,067 | ||||||||
| 7002-2689 | 1 | 180 | — | 100 | 3,107 | ||||||
| 7002-2690 | 2 | 95 | 3,255 | ||||||||
| 7002-2691 | 1 | 200 | — | 3,327 | |||||||
| 7002-2692 | 2 | 95 | 3,475 | ||||||||
| 7002-2693 | 1 | 220 | — | 3,542 | |||||||
| 7002-2694 | 2 | 95 | 3,690 | ||||||||
| 7002-2695 | 1 | 250 | — | 125 | 3,831 | ||||||
| 7002-2696 | 2 | 95 | 3,979 | ||||||||
| 7002-2697 | 1 | 280 | — | 4,157 | |||||||
| 7002-2698 | 2 | 95 | 4,305 | ||||||||
| 7002-2699 | 1 | 320 | — | 4,592 | |||||||
| 7002-2700 | 2 | 95 | 4,740 | ||||||||
| 7002-2701 | 1 | 360 | — | 5,027 | |||||||
| 7002-2702 | 2 | 95 | 5,175 | ||||||||
| 7002-2703 | 1 | 54 | М48 | 160 | 48 | 85 | — | 34 | 100 | 3,0 | 4,000 |
| 7002-2704 | 2 | 105 | 4,164 | ||||||||
| 7002-2705 | 1 | 180 | — | 4,284 | |||||||
| 7002-2706 | 2 | 105 | 4,448 | ||||||||
| 7002-2707 | 1 | 200 | — | 4,568 | |||||||
| 7002-2708 | 2 | 105 | 4,733 | ||||||||
| 7002-2709 | 1 | 220 | — | 4,852 | |||||||
| 7002-2710 | 2 | 105 | 5,016 | ||||||||
| 7002-2711 | 1 | 250 | — | 125 | 5,239 | ||||||
| 7002-2712 | 2 | 105 | 5,404 | ||||||||
| 7002-2713 | 1 | 280 | — | 5,665 | |||||||
| 7002-2714 | 2 | 105 | 5,830 | ||||||||
| 7002-2715 | 1 | 320 | — | 6,234 | |||||||
| 7002-2716 | 2 | 105 | 6,399 | ||||||||
| 7002-2717 | 1 | 360 | — | 6,802 | |||||||
| 7002-2718 | 2 | 105 | 6,967 | ||||||||
| 7002-2719 | 1 | 400 | — | 7,360 | |||||||
| 7002-2720 | 2 | 105 | 7,525 |
Болт ГОСТ 7798-70 высокопрочный
Болт ГОСТ 7798-70 высокопрочный
Применяется с крепежом
Болт ГОСТ 7798 высокопрочный с неполной метрической резьбой и шестигранной головкой. Не требует специального оборудования при монтаже, фиксация осуществляется стандартным ключом. Высокий класс прочности позволяет применять крепежные изделия меньшего размера при тех же нагрузках, а также сократить металлоемкость крепежа и снизить цену до 40%.
Материал: высокопрочная сталь 20Г2Р, 40Х.
Класс прочности: 10.9, 12.9.
Области применения: используется в строительстве, машиностроении и других отраслях, где существует необходимость создания прочных, надежных соединений. Выдерживают в два раза большее разрушающее воздействие по сравнению с классами прочности 4.8, 5.8.
Производим болты по ГОСТ 7798 из высокопрочной стали марки 20Г2Р, 40Х класса прочности 10.9, 12.9 по чертежам заказчика. Доставка по всей России и странам СНГ.

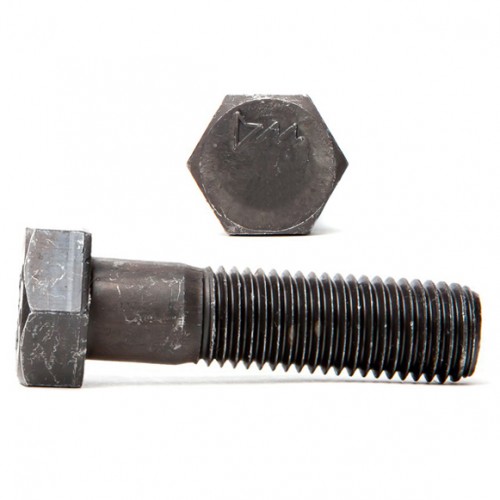

Вы можете купить болт ГОСТ 7798 10.9 12.9 у нас на сайте или позвонив по телефонам: +7 (47354) 6-98-18 или по адресу: info@zavodbmz.ru.
| Диаметр резьбы | от 6 до 48 мм |
| Длина | от 10 до 300 мм |
| Материал | Сталь 20Г2Р или 40Х |
| Покрытие | Без покрытия, цинк, латунь |
| Класс прочности | 10.9, 12.9 |
| Класс точности | В |
| Аналоги | DIN 931, ISO 4014, ГОСТ 7805 |
| Производитель | ООО «БМЗ» |
Размеры высокопрочного болта ГОСТ 7798-70, мм
| Номинальный диаметр резьбы, d | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | |
| Шаг резьбы |
крупный | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | ||||
| мелкий | — | 1 | 1,25 | 1,5 | 2 | 3 | ||||||||||
| Диаметр стержня d1 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | |
| Размер «под ключ» S | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | |
| Высота головки k | 4,0 | 5,3 | 6,4 | 7,5 | 8,8 | 10,0 | 12,0 | 12,5 | 14,0 | 15,0 | 17,0 | 18,7 | 22,5 | 26,0 | 30,0 | |
| Диаметр описанной окружности е, не менее | 10,9 | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 60,8 | 71,3 | 82,6 | |
| dw, не менее | 8,7 | 11,5 | 14,5 | 16,5 | 19,2 | 22,0 | 24,8 | 27,7 | 31,4 | 33,2 | 38,0 | 42,7 | 51,1 | 59,9 | 69,4 | |
| hw | не менее | 0,15 | 0,20 | 0,25 | ||||||||||||
| не более | 0,6 | 0,8 | ||||||||||||||
| Диаметр отверстия в стержне d3 | 1,6 | 2,0 | 2,5 | 3,2 | 4,0 | 5,0 | 6,3 | 8,0 | ||||||||
| Диаметр отверстия в головке d4
Н15 |
2,0 | 2,5 | 3,2 | 4,0 | 5,0 | |||||||||||
| Расстояние от опорной поверхности до оси отверстия в головке l2
js15 |
2,0 | 2,8 | 3,5 | 4,0 | 4,5 | 5,0 | 6,0 | 6,5 | 7,0 | 7,5 | 8,5 | 9,5 | 11,5 | 13,0 | 15,0 | |
Болт DIN 6921 высокопрочный
Болт DIN 6921 высокопрочный
Применяется с крепежом

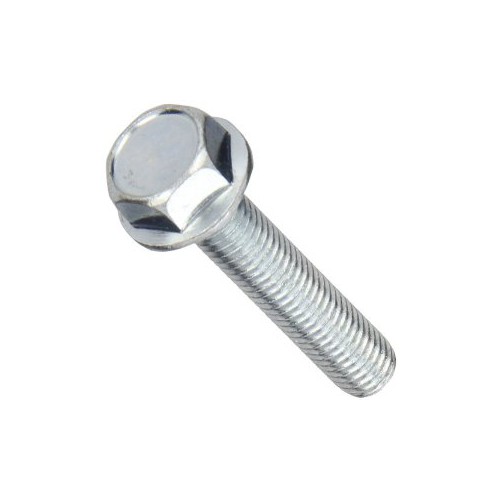

Болт DIN 6921 высокопрочный с шестигранной головкой и фланцем. Класс точности А.
Материал: ст.35Х, ст.38ХА, ст.45, ст.45Г, ст.40Г2, ст.40Х, ст.40Х Селект, ст.30ХГСА, ст.35ХГСА, класс прочности 10.9.
Области использования: Болты DIN 6921 класса прочности 10.9 и 12.9 широко используется в тяжелом машиностроении с целью соединения стальных конструкций. Данный болт имеет достаточна высокую прочность, а также обеспечивает надежную фиксацию даже в условиях высоких динамических нагрузок.
Купить высокопрочный болт DIN 6921 можно, оформив заказ на сайте или позвонив менеджерам по телефону +7 (47354) 6-98-18.
| Диаметр резьбы | от 5 до 16 мм |
| Длина | от 30 до 200 мм |
| Материал | Сталь 35Х, 38ХА, 45, 45Г, 40Г2, 40Х, 40Х Селект, 30ХГСА, 35ХГСА |
| Покрытие | Без покрытия, цинк |
| Класс прочности | 10.9, 12.9 |
| Класс точности | А |
| Стандарт | EN 1665, ISO 4162, ГОСТ 50274 |
| Производитель | ООО «БМЗ» |
Размеры высокопрочных болтов DIN 6921
| Номинальный диаметр резьбы, d | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М20 |
| Шаг резьбы крупный, p | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 |
| Шаг резьбы мелкий, p | 1 | 1,25/1 | 1,5/1,25 | 1,5 | 1,5 | |||
| Диаметр фланца, dc max | 11,8 | 14,2 | 18 | 22,3 | 26,6 | 30,5 | 35 | 43 |
| Высота головки, k | 5,4 | 6,6 | 8,1 | 9,2 | 11,5 | 12,8 | 14,4 | 17,1 |
| Размер под ключ, S (DIN / EN) | 8 | 10 | 13 | 15/16 | 16/18 | 18/21 | 21/24 | 27 |
|
Длина резьбы, b (l≤125мм)
|
16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 |
|
Длина резьбы, b (125<l≤200мм)
|
28 | 32 | 36 | 40 | 44 | 52 | ||
| Длина резьбы, b (l>200мм) | 57 | 65 | ||||||
| Длина болта, минимальная | 10 | 10 | 10 | 16 | 20 | 30 | 30 | 40 |
| Длина болта, максимальная | 50 | 60 | 80 | 100 | 120 | 140 | 160 | 200 |
Болт DIN 603 высокопрочный
Болт DIN 603 высокопрочный мебельный
Применяется с крепежом

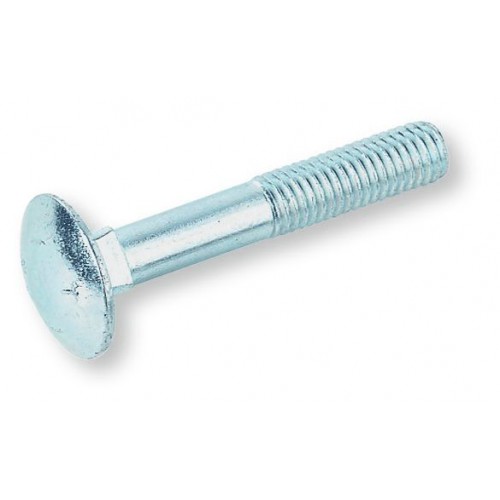

Описание: Болт мебельный DIN 603 высокопрочный с полукруглой головкой и квадратным подголовником с классом прочности 8.8 выпускается как в цинковом покрытии, так и без него. Болт состоит из головки, не имеющей шлицов, квадратного подголовника и стержня с метрической неполной резьбой.
Материал: высокопрочные стали ст.35, ст.45, ст.35Х, ст.38ХА, ст.20Г2Ркп, класс прочности 8.8.
Покрытие: гальваническая оцинковка, термодиффузионное цинкование.
Применение: Болт DIN 603 высокопрочный 8.8 используется для прочного и надежного соединения деревянных элементов и конструкций. Благодаря своей конструкции обеспечивает прочное соединение даже для древесины из ДСП.
Купить мебельные болты DIN 603 из высокопрочной стали класса прочности 8.8 можно на нашем сайте или позвонив менеджерам по телефону +7 (47354) 6-98-18.
| Диаметр резьбы | от 5 до 20 мм |
| Длина | от 16 до 200 мм |
| Материал | Сталь 35, 45, 35Х, 38ХА, 20Г2Р |
| Покрытие | цинк |
| Класс прочности | 8.8 |
| Класс точности | С |
| Аналоги | ГОСТ 7801-81, ГОСТ 7802-81, ISO 8677 |
| Производитель | ООО «БМЗ» |
Вес высокопрочных мебельных болтов DIN 603, кг
| Масса 1000 штук, кг | ||||||||
| L ,мм/d, мм | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 |
| 12 | 2,699 | 4,612 | — | — | — | — | — | — |
| 14 | 2,936 | 4,950 | 10,10 | — | — | — | — | — |
| 16 | 3,172 | 5,288 | 10,71 | 19,39 | — | — | — | — |
| 20 | 3,644 | 5,964 | 11,94 | 21,34 | 34,76 | — | — | — |
| 25 | 4,235 | 6,809 | 13,48 | 23,79 | 38,30 | 75,60 | 133,4 | — |
| 30 | 4,825 | 7,655 | 15,02 | 26,22 | 41,84 | 82,13 | 143,6 | — |
| 35 | 5,416 | 8,500 | 16,56 | 28,67 | 45,38 | 88,66 | 153,8 | — |
| 40 | 6,006 | 9,345 | 18,10 | 31,11 | 48,92 | 95,18 | 164,1 | — |
| 45 | 6,596 | 10,196 | 19,64 | 33,55 | 52,46 | 101,71 | 174,3 | — |
| 50 | 7,187 | 11,036 | 21,18 | 35,99 | 56,00 | 108,24 | 184,5 | — |
| 55 | 7,746 | 11,881 | 22,72 | 38,44 | 59,54 | 114,77 | 194,8 | — |
| 60 | 8,336 | 12,726 | 24,26 | 40,88 | 63,08 | 121,23 | 205,0 | — |
| 65 | 8,926 | 13,574 | 25,80 | 43,32 | 66,62 | 127,82 | 215,2 | — |
| 70 | 9,516 | 14,417 | 27,34 | 45,76 | 70,17 | 134,35 | 225,5 | — |
| 75 | — | 15,262 | 28,88 | 48,20 | 73,71 | 140,87 | 235,7 | 366,4 |
| 80 | — | 16,107 | 30,42 | 50,65 | 77,25 | 147,40 | 245,9 | 381,2 |
| 90 | — | 17,798 | 33,50 | 55,53 | 84,33 | 160,45 | 266,4 | 410,6 |
| 100 | — | 19,488 | 36,57 | 60,41 | 91,41 | 173,51 | 286,9 | 440,1 |
| 110 | — | — | 39,65 | 65,30 | 98,49 | 186,56 | 307,4 | 469,6 |
| 120 | — | — | 42,73 | 70,18 | 105,57 | 199,62 | 327,8 | 499,0 |
| 130 | — | — | 45,81 | 75,10 | 112,65 | 212,67 | 348,3 | 528,5 |
| 140 | — | — | 48,89 | 79,95 | 119,73 | 225,72 | 368,8 | 558,0 |
| 150 | — | — | 51,97 | 84,84 | 126,81 | 238,78 | 389,2 | 587,4 |
| 160 | — | — | 55,05 | 89,72 | 133,89 | 251,83 | 409,7 | 616,9 |
| 170 | — | — | 58,13 | 94,61 | 140,97 | 264,87 | 430,2 | 646,4 |
| 180 | — | — | 61,21 | 99,49 | 148,05 | 277,94 | 450,6 | 4675,8 |
| 190 | — | — | 64,29 | 104,37 | 155,13 | 290,99 | 471,1 | 705,3 |
| 200 | — | — | 67,37 | 109,26 | 162,22 | 304,04 | 491,6 | 734,8 |
| 220 | — | — | 73,53 | 119,02 | 176,38 | 330,15 | 532,6 | 793,8 |
| 240 | — | — | — | 128,79 | 190,54 | 366,26 | 573,6 | 852,8 |

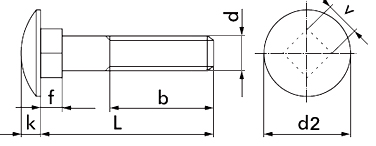

Размеры мебельного болта DIN 603, мм
| Номинальный диаметр, d мм. | М5 | М6 | М8 | М10 | М12 | М16 | М20 | М24 |
| Диаметр головки d | 11 | 14 | 18 | 23 | 28 | 35 | 44 | 52 |
| Высота головки k | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10 | 12 |
| Радиус сферы R, &cong | 8 | 11 | 14 | 18 | 22 | 26 | 32 | 39 |
| Размер стороны квадратного подголовка V | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 |
| Высота подголовка f, не менее | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 |
| длина резьбы b (Для l <=120; для l > 120) | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 |
| — | — | — | 32 | 36 | 44 | 52 | 60 |
